在10萬級無塵車間中，壓差控制是防止交叉污染的核心手段。合理的壓差梯度能確保氣流從潔凈區流向低潔凈區，避免外部污染物侵入。本文從控制原理、實施方法、常見問題三方面，系統解析壓差管理要點。
| 區域 | 最小壓差 | 氣流方向 |
|---|---|---|
| 核心生產區 | +15Pa | ← 走廊 |
| 緩沖走廊 | +10Pa | ← 更衣室 |
| 更衣室 | +5Pa | ← 非潔凈區 |
法規依據：
GMP附錄1：不同潔凈區之間壓差≥10-15Pa
ISO 14644-4：壓差監控分辨率≤1Pa
關鍵點：

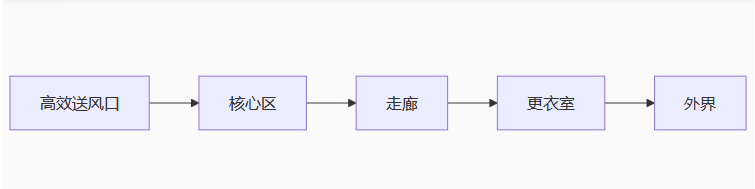

形成單向壓差鏈，禁止逆向流動
換氣次數需＞15次/h維持壓差穩定性
| 設備 | 功能 | 安裝要點 |
|---|---|---|
| 余壓閥 | 自動泄壓，防止正壓過高 | 安裝在低級別區域側墻 |
| 變風量閥（VAV） | 精準調節送/排風量 | 需配套壓差傳感器 |
| 雙門互鎖氣閘室 | 阻斷壓差突變 | 門間距≥1.2m，延時5秒開啟 |
PID調節：根據實時壓差信號動態調整送風機轉速
分級控制：
壓差＜5Pa：聲光報警
壓差＜3Pa：自動關閉非必要排風
容錯設計：備用風機自動切換（故障時壓差波動＜2Pa）
| 問題現象 | 可能原因 | 解決措施 |
|---|---|---|
| 壓差持續偏低 | 門縫泄漏/排風量過大 | 更換門封條，校準VAV閥 |
| 壓差劇烈波動 | 空調變頻器響應延遲 | 優化PID參數，增加濾波算法 |
| 相鄰區壓差倒置 | 送風管道阻力失衡 | 重新進行風量平衡調試 |
案例1：某藥廠壓差波動±8Pa
根因：更衣室人員頻繁進出導致氣流擾動
解決：加裝緩沖前室，延長門禁開放間隔
案例2：夏季壓差難以維持
根因：新風與排風溫差導致熱壓效應
解決：增加新風預熱裝置（冬季模式反向啟用）
| 項目 | 工具 | 合格標準 |
|---|---|---|
| 壓差梯度 | 微壓差計（0-50Pa） | 符合2.1表格要求 |
| 氣流流向 | 煙霧筆+攝像記錄 | 無逆向流動 |
| 門開啟影響 | 秒表測壓差恢復時間 | ＜15秒恢復設定值 |
每日：目視檢查門封完整性
每月：校準壓差傳感器零點
每年：風量平衡再測試
數字化監控：接入EMS系統，實時生成壓差趨勢圖
AI預測控制：基于人員流動模式預調風機參數
模塊化圍護：快速修復泄漏點（如磁性密封條）
有效的壓差控制需做到：
硬件可靠（密封結構+調節設備）
控制智能（動態響應+分級報警）
管理嚴格（人員培訓+定期驗證）
